Produktnummer: BSOH104-20008

Ihnen ist schnelle Verfügbarkeit wichtig? Dann kontaktieren Sie uns wegen eines Kontrakts.

Produktinformationen "BSOH104-20008"

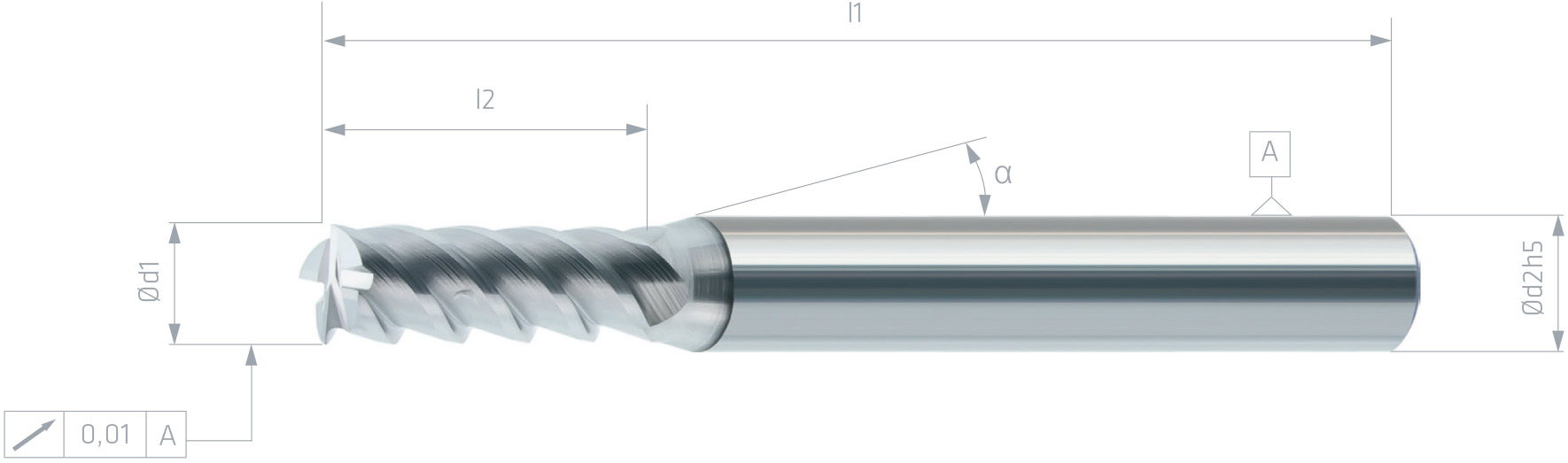

VHM-Schaftfräser Ø20x38-SchaftØ20h5x104 Z8-Helix50°-WESR
Artikelnummer Ød1 Ød2 Ød3 l1 l2 l3 R Zähnezahl
BSOH050-03004 3.000 4.000 0.00 50.0 10.00 0.00 0.000 4
BSOH060-04004 4.000 6.000 0.00 60.0 11.00 0.00 0.000 4
BSOH060-05004 5.000 6.000 0.00 60.0 13.00 0.00 0.000 4
BSOH060-06006 6.000 6.000 0.00 60.0 13.00 0.00 0.000 6
BSOH070-08006 8.000 8.000 0.00 70.0 19.00 0.00 0.000 6
BSOH070-10006 10.000 10.000 0.00 70.0 22.00 0.00 0.000 6
BSOH080-12006 12.000 12.000 0.00 80.0 26.00 0.00 0.000 6
BSOH083-14006 14.000 14.000 0.00 83.0 26.00 0.00 0.000 6
BSOH090-16008 16.000 16.000 0.00 90.0 32.00 0.00 0.000 8
BSOH092-18008 18.000 18.000 0.00 92.0 32.00 0.00 0.000 8
BSOH104-20008 20.000 20.000 0.00 104.0 38.00 0.00 0.000 8

ISO P-STAHL

ISO K-GUSS

Alle Custom Fields

Identnummer: {13541}
Verkaufsbezeichnung: VHM-Schaftfräser Ø20x38-SchaftØ20h5x104 Z8-Helix50°-WESR
Foto (Dateiname): //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/BSOH.jpg
Foto anzeigen: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/BSOH.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/BSOH_DIM.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/BSOH_DIM.jpg
Wedco verfügbarer Bestand - für Multisiteübertragung: 18
Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Bild Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Trockenbearbeitungen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trockenbearbeitung.jpg
Bild Trockenbearbeitungen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trockenbearbeitung.jpg
Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Bild Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WESR.jpg
Bild Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WESR.jpg
Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Bild Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/50-Drall.jpg
Bild Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/50-Drall.jpg
Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/8-S.jpg
Bild Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/8-S.jpg
Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/52HRC.jpg
Bild Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/52HRC.jpg
ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
Bild ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M0,5.jpg
Bild ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M0,5.jpg
ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
Bild ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
P-Umfangsfräsen-fz(mm): 0,055
K-Umfangfräsen-fz(mm): 0,055
Umfangfräsen-ap(mm): 38
Umfangfräsen-ae(mm): 1
P-Umfangfräsen-<750N/mm² (20 HRC) -Vc: 150
P-Umfangfräsen-<1000N/mm² (32 HRC) -Vc: 120
P-Umfangfräsen-<1400N/mm² (44 HRC) -Vc: 100
K-Umfangfräsen-Gusseisen -Vc: 108
APMX - Schnitttiefe, max.: 38
BMC - Werkzeugausführung: H-Voll Hartmetall
CCFMS - Trennstellenkodierung: 01
CCTMS - Trennstellenkodierung: ZYL
CNSC - Kühlschmierstoffeintritt: 0
COATN - Beschichtung: WESR
CXSC - Kühlschmierstoffaustritt: 0
CZCMS - Trennstellenkodierung: 0200
DC - Schneidendurchmesser: 20
DCBN - Spanndurchmesser, min.: 20
DCBX - Spanndurchmesser, max.: 19,991
DCONMS - Aufnahme-Ø, masch.seitig: 20
DCP - Datenchip-Tasche: 0
DFC - Funktionsdurchmesser: 20
FHA - Drallwinkel: 50°
GRDPRIO - Normbezeichnung des Schneidstoffes Hauptanwendung: VHM
HAND - Schneidrichtung: R
ISYC - Unterklasse (z.B. 303-02-Langlochfräser): 303-02-Schaftfräser Zentrumschnitt
LF - Funktionslänge: 104
LPR - Kraglänge: 54
LS - Schaftlänge: 54
LU - Nutzlänge: 20
NOF - Anzahl Schneiden: 8
OAL - Gesamtlänge: 104
RMPX - Eintauchwinkel, max.: 2
TCDCONMS - Aufnahmedurchmesser Maschinenseitig ISO Toleranz: h6
TSYC - Code für Werkzeugtyp: VHM-SCHAFTFRAESER
WT - Masse (Gewicht): 441
ZEFF - Anzahl wirksamer Schneiden, stirnseitig: 8
ZEFP - Anzahl wirksamer Schneiden, umfangseitig: 8
TCDCONCDMS - Trennstellenkodierung: h$06
CCUMS - Trennstellenkodierung: 0
CCSMS - Trennstellenkodierung: 5
{
