DSGL090-01502
Produktnummer:
DSGL090-01502
Ihnen ist schnelle Verfügbarkeit wichtig? Dann kontaktieren Sie uns wegen eines Kontrakts.
Produktinformationen "DSGL090-01502"
VHM-Kugelfräser
Ø1.5x3-SchaftØ6h5x90-FLØ1.45x9
Z2-R0.75-Helix30°-WEDT

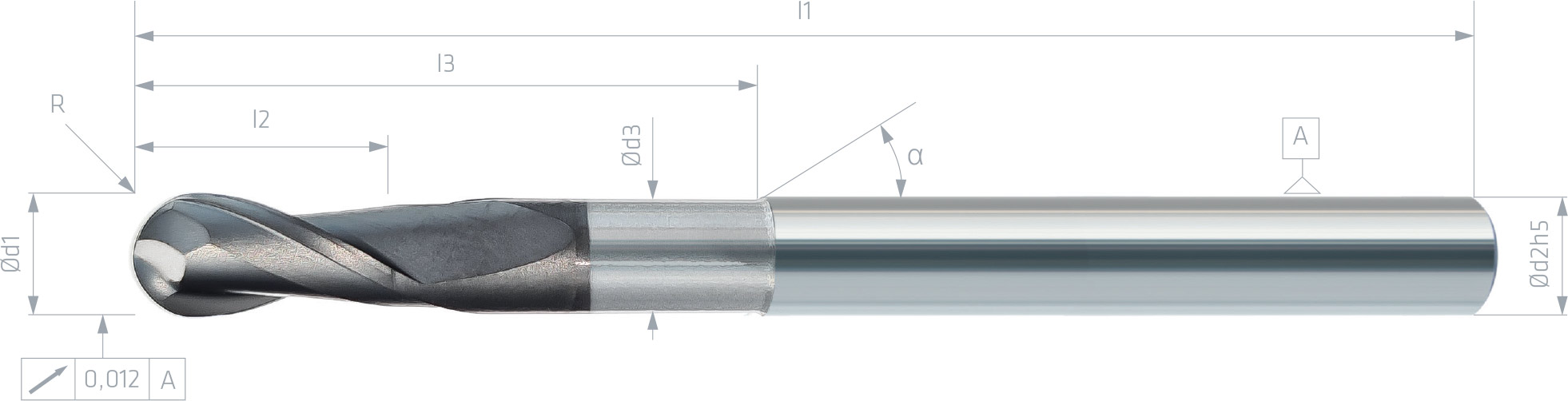

| Artikelnummer | Ød1 | Ød2 | Ød3 | l1 | l2 | l3 | R | Zähnezahl | |
|---|---|---|---|---|---|---|---|---|---|
| DSGL090-01002 | 1.000 | 6.000 | 0.95 | 90.0 | 2.00 | 6.00 | 0.500 | 2 | |
| DSGL090-01502 | 1.500 | 6.000 | 1.45 | 90.0 | 3.00 | 9.00 | 0.750 | 2 | |
| DSGL090-02002 | 2.000 | 6.000 | 1.90 | 90.0 | 4.00 | 16.00 | 1.000 | 2 | |
| DSGL090-03002 | 3.000 | 6.000 | 2.90 | 90.0 | 6.00 | 24.00 | 1.500 | 2 | |
| DSGL090-04002 | 4.000 | 6.000 | 3.90 | 90.0 | 8.00 | 32.00 | 2.000 | 2 | |
| DSGL100-05002 | 5.000 | 6.000 | 4.90 | 100.0 | 10.00 | 40.00 | 2.500 | 2 | |
| DSGL100-06002 | 6.000 | 6.000 | 5.70 | 100.0 | 12.00 | 70.00 | 3.000 | 2 | |
| DSGL120-08002 | 8.000 | 8.000 | 7.70 | 120.0 | 16.00 | 80.00 | 4.000 | 2 | |
| DSGL150-08002 | 8.000 | 8.000 | 7.70 | 150.0 | 16.00 | 110.00 | 4.000 | 2 | |
| DSGL120-10002 | 10.000 | 10.000 | 9.70 | 120.0 | 20.00 | 80.00 | 5.000 | 2 | |
| DSGL150-10002 | 10.000 | 10.000 | 9.70 | 150.0 | 20.00 | 110.00 | 5.000 | 2 | |
| DSGL120-12002 | 12.000 | 12.000 | 11.70 | 120.0 | 24.00 | 80.00 | 6.000 | 2 | |
| DSGL150-12002 | 12.000 | 12.000 | 11.70 | 150.0 | 24.00 | 110.00 | 6.000 | 2 |
ISO N-NICHTEISENMETALL
Alle Custom Fields
| Identnummer: | {13257} |
|---|---|
| Verkaufsbezeichnung: | VHM-Kugelfräser Ø1.5x3-SchaftØ6h5x90-FLØ1.45x9 Z2-R0.75-Helix30°-WEDT |
| Foto (Dateiname): | //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DSGL.jpg |
| Foto anzeigen: | //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DSGL.jpg |
| Kleines Katalogfoto: | //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DSGL_DIM.jpg |
| Kleines Katalogfoto: | //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DSGL_DIM.jpg |
| Wedco verfügbarer Bestand - für Multisiteübertragung: | 14 |
| Umfangfräsen: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg |
| Bild Umfangfräsen: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg |
| Kopierfräsen: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Kopierfräsen.jpg |
| Bild Kopierfräsen: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Kopierfräsen.jpg |
| Gravieren: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Gravieren.jpg |
| Bild Gravieren: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Gravieren.jpg |
| Trockenbearbeitungen: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trockenbearbeitung.jpg |
| Bild Trockenbearbeitungen: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trockenbearbeitung.jpg |
| Emulsion empfohlen: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg |
| Bild Emulsion empfohlen: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg |
| Beschichtung: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WEDT-Diamant.jpg |
| Bild Beschichtung: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WEDT-Diamant.jpg |
| Schaftausführung: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg |
| Bild Schaftausführung: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg |
| Helix: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg |
| Bild Helix: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg |
| Zähnezahl: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/2-S.jpg |
| Bild Zähnezahl: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/2-S.jpg |
| ISO N-Nichteisenmetall: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/N.jpg |
| Bild ISO N-Nichteisenmetall: | //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/N.jpg |
| N-Kopierfräsen-fz(mm): | 0,048 |
| Kopierfräsen-ap(mm): | 0,075 |
| Kopierfräsen-ae(mm): | 0,3 |
| N-Kopierfräsen-Graphit (410µ) -Vc: | 150 |
| APMX - Schnitttiefe, max.: | 3 |
| BMC - Werkzeugausführung: | H-Voll Hartmetall |
| CCFMS - Trennstellenkodierung: | 01 |
| CCTMS - Trennstellenkodierung: | ZYL |
| CNSC - Kühlschmierstoffeintritt: | 0 |
| COATN - Beschichtung: | WEDT |
| CXSC - Kühlschmierstoffaustritt: | 0 |
| CZCMS - Trennstellenkodierung: | 0060 |
| DC - Schneidendurchmesser: | 1,5 |
| DCBN - Spanndurchmesser, min.: | 6 |
| DCBX - Spanndurchmesser, max.: | 5,995 |
| DCONMS - Aufnahme-Ø, masch.seitig: | 6 |
| DCP - Datenchip-Tasche: | 0 |
| DFC - Funktionsdurchmesser: | 1,5 |
| DN - Durchmesser des Freistichs: | 1,45 |
| FHA - Drallwinkel: | 30° |
| GRDPRIO - Normbezeichnung des Schneidstoffes Hauptanwendung: | VHM |
| HAND - Schneidrichtung: | R |
| ISYC - Unterklasse (z.B. 303-02-Langlochfräser): | 303-06-Kugelfräser |
| LF - Funktionslänge: | 90 |
| LN - Freistellung: | 9 |
| LPR - Kraglänge: | 54 |
| LS - Schaftlänge: | 77 |
| LU - Nutzlänge: | 9 |
| NOF - Anzahl Schneiden: | 2 |
| OAL - Gesamtlänge: | 90 |
| PRFRAD - Profilradius: | 0,75 |
| RMPX - Eintauchwinkel, max.: | 2 |
| TCDCONMS - Aufnahmedurchmesser Maschinenseitig ISO Toleranz: | h5 |
| TSYC - Code für Werkzeugtyp: | VHM-KUGELFRAESER |
| WT - Masse (Gewicht): | 34 |
| ZEFF - Anzahl wirksamer Schneiden, stirnseitig: | 2 |
| ZEFP - Anzahl wirksamer Schneiden, umfangseitig: | 2 |
| TCDCONCDMS - Trennstellenkodierung: | h$05 |
| CCUMS - Trennstellenkodierung: | 0 |
| CCSMS - Trennstellenkodierung: | 5 |
{
