Produktnummer: SGL150-10002

Ihnen ist schnelle Verfügbarkeit wichtig? Dann kontaktieren Sie uns wegen eines Kontrakts.

Produktinformationen "SGL150-10002"

VHM-Kugelfräser Ø10x15-SchaftØ10h5x150 Z2-R5-Helix30°-WECX

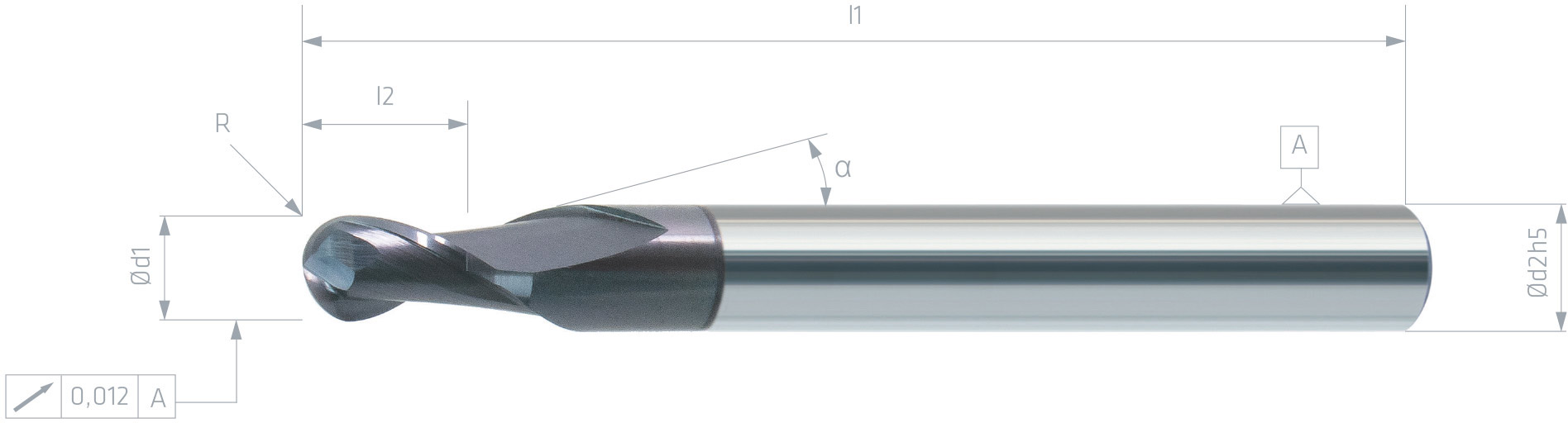

Artikelnummer Ød1 Ød2 Ød3 l1 l2 l3 R Zähnezahl
SGL070-01002 1.000 4.000 0.00 70.0 1.50 0.00 0.500 2
SGL070-01502 1.500 4.000 0.00 70.0 2.30 0.00 0.750 2
SGL070-02002 2.000 4.000 0.00 70.0 3.00 0.00 1.000 2
SGL070-02502 2.500 4.000 0.00 70.0 3.80 0.00 1.250 2
SGL070-03002 3.000 4.000 0.00 70.0 4.50 0.00 1.500 2
SGL070-03502 3.500 4.000 0.00 70.0 5.30 0.00 1.750 2
SGL090-04002 4.000 4.000 0.00 90.0 6.00 0.00 2.000 2
SGL090-05002 5.000 6.000 0.00 90.0 7.50 0.00 2.500 2
SGL100-06002 6.000 6.000 0.00 100.0 9.00 0.00 3.000 2
SGL150-06002 6.000 6.000 0.00 150.0 9.00 0.00 3.000 2
SGL100-08002 8.000 8.000 0.00 100.0 12.00 0.00 4.000 2
SGL150-08002 8.000 8.000 0.00 150.0 12.00 0.00 4.000 2
SGL120-10002 10.000 10.000 0.00 120.0 15.00 0.00 5.000 2
SGL150-10002 10.000 10.000 0.00 150.0 15.00 0.00 5.000 2
SGL120-12002 12.000 12.000 0.00 120.0 18.00 0.00 6.000 2
SGL150-12002 12.000 12.000 0.00 150.0 18.00 0.00 6.000 2
SGL120-14002 14.000 14.000 0.00 120.0 21.00 0.00 7.000 2
SGL150-16002 16.000 16.000 0.00 150.0 24.00 0.00 8.000 2
SGL150-18002 18.000 18.000 0.00 150.0 27.00 0.00 9.000 2
SGL150-20002 20.000 20.000 0.00 150.0 30.00 0.00 10.000 2

ISO P-STAHL

ISO K-GUSS

Alle Custom Fields

Identnummer: {12894}
Verkaufsbezeichnung: VHM-Kugelfräser Ø10x15-SchaftØ10h5x150 Z2-R5-Helix30°-WECX
Foto (Dateiname): //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGL.jpg
Foto anzeigen: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGL.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGL_DIM.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGL_DIM.jpg
Wedco verfügbarer Bestand - für Multisiteübertragung: 26
Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Bild Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Kopierfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Kopierfräsen.jpg
Bild Kopierfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Kopierfräsen.jpg
Gravieren: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Gravieren.jpg
Bild Gravieren: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Gravieren.jpg
Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Bild Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WECX.jpg
Bild Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WECX.jpg
Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Bild Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg
Bild Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg
Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/2-S.jpg
Bild Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/2-S.jpg
Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/52HRC.jpg
Bild Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/52HRC.jpg
ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
Bild ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M0,5.jpg
Bild ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M0,5.jpg
ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
Bild ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
ISO S-Superlegierung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/S0,5.jpg
Bild ISO S-Superlegierung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/S0,5.jpg
P-Kopierfräsen-fz(mm): 0,065
K-Kopierfräsen-fz(mm): 0,065
Kopierfräsen-ap(mm): 1,5
Kopierfräsen-ae(mm): 0,3
P-Kopierfräsen-<750/mm² (20 HRC) -Vc: 170
P-Kopierfräsen-<1000N/mm² (32 HRC) -Vc: 130
P-Kopierfräsen-<1400N/mm² (44 HRC) -Vc: 110
K-Kopierfräsen-Gusseisen -Vc: 125
APMX - Schnitttiefe, max.: 15
BMC - Werkzeugausführung: H-Voll Hartmetall
CCFMS - Trennstellenkodierung: 01
CCTMS - Trennstellenkodierung: ZYL
CNSC - Kühlschmierstoffeintritt: 0
COATN - Beschichtung: WECX
CXSC - Kühlschmierstoffaustritt: 0
CZCMS - Trennstellenkodierung: 0100
DC - Schneidendurchmesser: 10
DCBN - Spanndurchmesser, min.: 10
DCBX - Spanndurchmesser, max.: 9,994
DCONMS - Aufnahme-Ø, masch.seitig: 10
DCP - Datenchip-Tasche: 0
DFC - Funktionsdurchmesser: 10
FHA - Drallwinkel: 30°
GRDPRIO - Normbezeichnung des Schneidstoffes Hauptanwendung: VHM
HAND - Schneidrichtung: R
ISYC - Unterklasse (z.B. 303-02-Langlochfräser): 303-06-Kugelfräser
LF - Funktionslänge: 150
LPR - Kraglänge: 110
LS - Schaftlänge: 110
LU - Nutzlänge: 10
NOF - Anzahl Schneiden: 2
OAL - Gesamtlänge: 150
PRFRAD - Profilradius: 5
RMPX - Eintauchwinkel, max.: 2
TCDCONMS - Aufnahmedurchmesser Maschinenseitig ISO Toleranz: h5
TSYC - Code für Werkzeugtyp: VHM-KUGELFRAESER
WT - Masse (Gewicht): 159
ZEFF - Anzahl wirksamer Schneiden, stirnseitig: 2
ZEFP - Anzahl wirksamer Schneiden, umfangseitig: 2
TCDCONCDMS - Trennstellenkodierung: h$05
CCUMS - Trennstellenkodierung: 0
CCSMS - Trennstellenkodierung: 5
{
