STRXL100-08003

Bildergalerie überspringen

Auf Lager

Jetzt kostenlos und unverbindlich anfragen
Produktnummer: STRXL100-08003

Ihnen ist schnelle Verfügbarkeit wichtig? Dann kontaktieren Sie uns wegen eines Kontrakts.

Produktinformationen "STRXL100-08003"

VHM-Eckenradiusfräser Ø8x19-SchaftØ8h5x100 Z4-R0.3-Helix35°/38°-WETS VSO

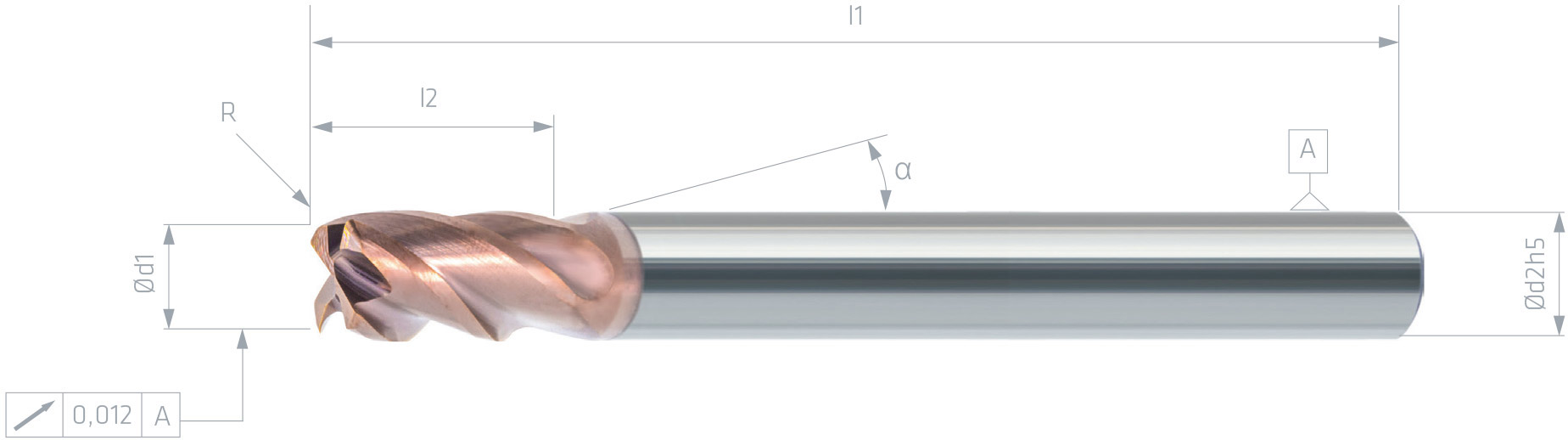

Artikelnummer Ød1 Ød2 Ød3 l1 l2 l3 R Zähnezahl
STRXL075-03005 3.000 4.000 0.00 75.0 7.00 0.00 0.500 4
STRXL075-04005 4.000 4.000 0.00 75.0 9.00 0.00 0.500 4
STRXL100-05005 5.000 6.000 0.00 100.0 12.00 0.00 0.500 4
STRXL100-06003 6.000 6.000 0.00 100.0 14.00 0.00 0.300 4
STRXL100-06005 6.000 6.000 0.00 100.0 14.00 0.00 0.500 4
STRXL100-06010 6.000 6.000 0.00 100.0 14.00 0.00 1.000 4
STRXL100-06015 6.000 6.000 0.00 100.0 14.00 0.00 1.500 4
STRXL100-08003 8.000 8.000 0.00 100.0 19.00 0.00 0.300 4
STRXL100-08005 8.000 8.000 0.00 100.0 19.00 0.00 0.500 4
STRXL100-08010 8.000 8.000 0.00 100.0 19.00 0.00 1.000 4
STRXL120-10005 10.000 10.000 0.00 120.0 23.00 0.00 0.500 4
STRXL120-10010 10.000 10.000 0.00 120.0 23.00 0.00 1.000 4
STRXL120-12005 12.000 12.000 0.00 120.0 26.00 0.00 0.500 4
STRXL120-12010 12.000 12.000 0.00 120.0 26.00 0.00 1.000 4
STRXL120-12015 12.000 12.000 0.00 120.0 26.00 0.00 1.500 4
STRXL120-12020 12.000 12.000 0.00 120.0 26.00 0.00 2.000 4
STRXL120-14005 14.000 14.000 0.00 120.0 30.00 0.00 0.500 4
STRXL120-16010 16.000 16.000 0.00 120.0 32.00 0.00 1.000 4
STRXL160-20010 20.000 20.000 0.00 160.0 42.00 0.00 1.000 4
STRXL160-20020 20.000 20.000 0.00 160.0 42.00 0.00 2.000 4

ISO P-STAHL

ISO M-ROSTFREI

ISO K-GUSS

Alle Custom Fields

Identnummer: {13436}
Verkaufsbezeichnung: VHM-Eckenradiusfräser Ø8x19-SchaftØ8h5x100 Z4-R0.3-Helix35°/38°-WETS VSO
Foto (Dateiname): //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/STRXL.jpg
Foto anzeigen: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/STRXL.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/STRXL_DIM.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/STRXL_DIM.jpg
Wedco verfügbarer Bestand - für Multisiteübertragung: 51
Vollnutfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Vollnutfräsen.jpg
Bild Vollnutfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Vollnutfräsen.jpg
Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Bild Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Trochoidfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trochoidfräsen.jpg
Bild Trochoidfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trochoidfräsen.jpg
Trockenbearbeitungen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trockenbearbeitung.jpg
Bild Trockenbearbeitungen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trockenbearbeitung.jpg
Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Bild Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WETS.jpg
Bild Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WETS.jpg
VSO: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/VSO.jpg
Bild VSO: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/VSO.jpg
Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Bild Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/35-38-Drall.jpg
Bild Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/35-38-Drall.jpg
Eckenradius: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Eckenradius.jpg
Bild Eckenradius: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Eckenradius.jpg
UT: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/UT.jpg
Bild UT: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/UT.jpg
UH: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/UH.jpg
Bild UH: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/UH.jpg
Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/4-S.jpg
Bild Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/4-S.jpg
Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/54HRC.jpg
Bild Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/54HRC.jpg
ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
Bild ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M.jpg
Bild ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M.jpg
ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
Bild ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
ISO S-Superlegierung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/S0,5.jpg
Bild ISO S-Superlegierung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/S0,5.jpg
ISO N-Nichteisenmetall: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/N0,5.jpg
Bild ISO N-Nichteisenmetall: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/N0,5.jpg
P-Umfangsfräsen-fz(mm): 0,08
M-Umfangfräsen-fz(mm): 0,075
K-Umfangfräsen-fz(mm): 0,08
Umfangfräsen-ap(mm): 16
Umfangfräsen-ae(mm): 2
P-Vollnutfräsen-fz(mm): 0,045
M-Vollnutfräsen-fz(mm): 0,036
K-Vollnutfräsen-fz(mm): 0,045
Vollnutfräsen-ap(mm): 8
Vollnutfräsen-ae(mm): 8
P-Umfangfräsen-<750N/mm² (20 HRC) -Vc: 240
P-Umfangfräsen-<1000N/mm² (32 HRC) -Vc: 190
P-Umfangfräsen-<1400N/mm² (44 HRC) -Vc: 170
P-Umfangfräsen-<1800N/mm² (52 HRC) -Vc: 150
P-Vollnutfräsen-<750/mm² (20 HRC) -Vc: 150
P-Vollnutfräsen-<1000N/mm² (32 HRC) -Vc: 135
P-Vollnutfräsen-<1400N/mm² (44 HRC) -Vc: 120
P-Vollnutfräsen-<1800N/mm² (52 HRC) -Vc: 90
M-Umfangfräsen-rostfrei < 700 N/mm² -Vc: 130
M-Umfangfräsen-rostfrei > 700 N/mm² -Vc: 110
M-Vollnutfräsen-rostfrei < 700 N/mm² -Vc: 90
M-Vollnutfräsen-rostfrei > 700 N/mm² -Vc: 70
K-Umfangfräsen-Gusseisen -Vc: 171
K-Vollnutfräsen-Gusseisen -Vc: 121,5
APMX - Schnitttiefe, max.: 19
BMC - Werkzeugausführung: H-Voll Hartmetall
CCFMS - Trennstellenkodierung: 01
CCTMS - Trennstellenkodierung: ZYL
CNSC - Kühlschmierstoffeintritt: 0
COATN - Beschichtung: WETS
CXSC - Kühlschmierstoffaustritt: 0
CZCMS - Trennstellenkodierung: 0080
DC - Schneidendurchmesser: 8
DCBN - Spanndurchmesser, min.: 8
DCBX - Spanndurchmesser, max.: 7,994
DCONMS - Aufnahme-Ø, masch.seitig: 8
DCP - Datenchip-Tasche: 0
DFC - Funktionsdurchmesser: 8
FHA - Drallwinkel: 35°/38°
GRDPRIO - Normbezeichnung des Schneidstoffes Hauptanwendung: VHM
HAND - Schneidrichtung: R
ISYC - Unterklasse (z.B. 303-02-Langlochfräser): 303-02-Schaftfräser Zentrumschnitt
LF - Funktionslänge: 100
LPR - Kraglänge: 64
LS - Schaftlänge: 64
LU - Nutzlänge: 8
NOF - Anzahl Schneiden: 4
OAL - Gesamtlänge: 100
RE - Eckenradius: 0,3
RMPX - Eintauchwinkel, max.: 2
TCDCONMS - Aufnahmedurchmesser Maschinenseitig ISO Toleranz: h5
TSYC - Code für Werkzeugtyp: VHM-ECKENRADIUSFRAESER
WT - Masse (Gewicht): 68
ZEFF - Anzahl wirksamer Schneiden, stirnseitig: 4
ZEFP - Anzahl wirksamer Schneiden, umfangseitig: 4
TCDCONCDMS - Trennstellenkodierung: h$05
CCUMS - Trennstellenkodierung: 0
CCSMS - Trennstellenkodierung: 5
{
