Produktnummer: SUH108-20004

Ihnen ist schnelle Verfügbarkeit wichtig? Dann kontaktieren Sie uns wegen eines Kontrakts.

Produktinformationen "SUH108-20004"

VHM-Schaftfräser Ø20x45-SchaftØ20h5x108 Z4-Helix50°-WECX

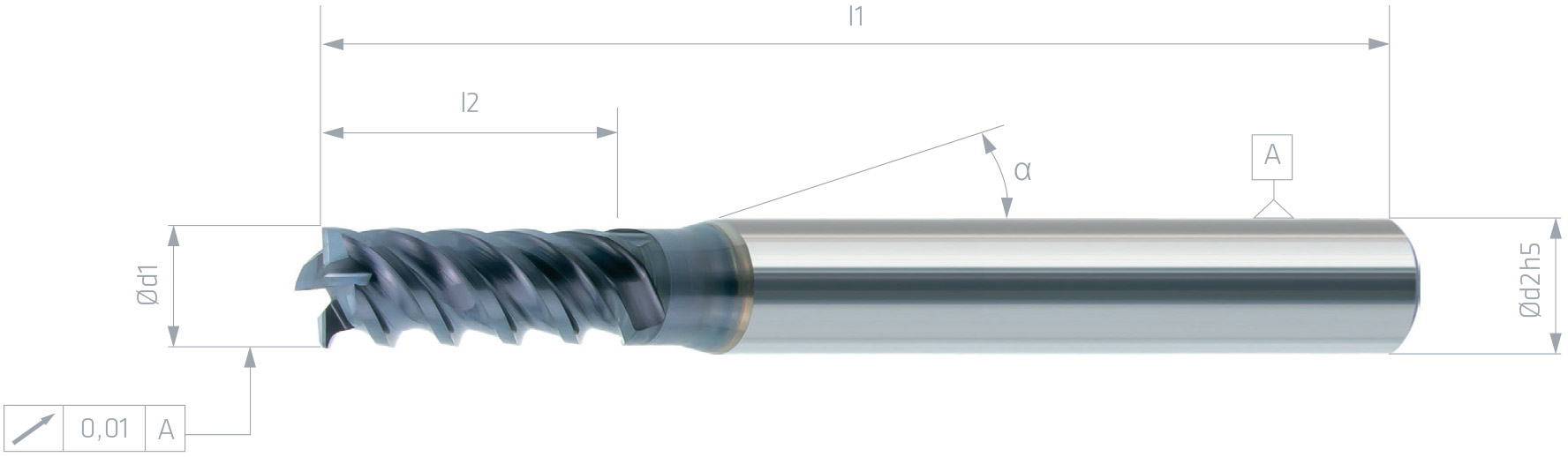

Artikelnummer Ød1 Ød2 Ød3 l1 l2 l3 R Zähnezahl Werkzeugtyp
SUH060-03004 3.000 6.000 0.00 60.0 10.00 0.00 0.000 4 (1429,109,0)
SUH060-04004 4.000 6.000 0.00 60.0 12.00 0.00 0.000 4 (1429,109,0)
SUH060-05004 5.000 6.000 0.00 60.0 13.00 0.00 0.000 4 (1429,109,0)
SUH060-06004 6.000 6.000 0.00 60.0 15.00 0.00 0.000 4 (1429,109,0)
SUH070-08004 8.000 8.000 0.00 70.0 20.00 0.00 0.000 4 (1429,109,0)
SUH080-10004 10.000 10.000 0.00 80.0 25.00 0.00 0.000 4 (1429,109,0)
SUH080-12004 12.000 12.000 0.00 80.0 30.00 0.00 0.000 4 (1429,109,0)
SUH108-16004 16.000 16.000 0.00 108.0 40.00 0.00 0.000 4 (1429,109,0)
SUH108-18004 18.000 18.000 0.00 108.0 40.00 0.00 0.000 4 (1429,109,0)
SUH108-20004 20.000 20.000 0.00 108.0 45.00 0.00 0.000 4 (1429,109,0)
SUH150-25004 25.000 25.000 0.00 150.0 60.00 0.00 0.000 4 (1429,109,0)
SUH165-32004 32.000 32.000 0.00 165.0 85.00 0.00 0.000 4 (1429,109,0)

ISO P-STAHL

ISO K-GUSS

Alle Custom Fields

Identnummer: {12571}
Verkaufsbezeichnung: VHM-Schaftfräser Ø20x45-SchaftØ20h5x108 Z4-Helix50°-WECX
Foto (Dateiname): //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SUH.jpg
Foto anzeigen: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SUH.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SUH_DIM.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SUH_DIM.jpg
Wedco verfügbarer Bestand - für Multisiteübertragung: 24
Vollnutfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Vollnutfräsen.jpg
Bild Vollnutfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Vollnutfräsen.jpg
Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Bild Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Bild Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WECX.jpg
Bild Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WECX.jpg
Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Bild Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/50-Drall.jpg
Bild Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/50-Drall.jpg
Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/4-S.jpg
Bild Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/4-S.jpg
Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/52HRC.jpg
Bild Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/52HRC.jpg
ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
Bild ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M0,5.jpg
Bild ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M0,5.jpg
ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
Bild ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
ISO S-Superlegierung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/S0,5.jpg
Bild ISO S-Superlegierung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/S0,5.jpg
P-Umfangsfräsen-fz(mm): 0,14
K-Umfangfräsen-fz(mm): 0,14
Umfangfräsen-ap(mm): 28
Umfangfräsen-ae(mm): 6
P-Vollnutfräsen-fz(mm): 0,08
K-Vollnutfräsen-fz(mm): 0,08
Vollnutfräsen-ap(mm): 12
Vollnutfräsen-ae(mm): 20
P-Umfangfräsen-<750N/mm² (20 HRC) -Vc: 240
P-Umfangfräsen-<1000N/mm² (32 HRC) -Vc: 190
P-Umfangfräsen-<1400N/mm² (44 HRC) -Vc: 160
P-Umfangfräsen-<1800N/mm² (52 HRC) -Vc: 130
P-Vollnutfräsen-<750/mm² (20 HRC) -Vc: 170
P-Vollnutfräsen-<1000N/mm² (32 HRC) -Vc: 150
P-Vollnutfräsen-<1400N/mm² (44 HRC) -Vc: 120
P-Vollnutfräsen-<1800N/mm² (52 HRC) -Vc: 90
K-Umfangfräsen-Gusseisen -Vc: 171
K-Vollnutfräsen-Gusseisen -Vc: 135
APMX - Schnitttiefe, max.: 45
BMC - Werkzeugausführung: H-Voll Hartmetall
CCFMS - Trennstellenkodierung: 01
CCTMS - Trennstellenkodierung: ZYL
CNSC - Kühlschmierstoffeintritt: 0
COATN - Beschichtung: WECX
CXSC - Kühlschmierstoffaustritt: 0
CZCMS - Trennstellenkodierung: 0200
DC - Schneidendurchmesser: 20
DCBN - Spanndurchmesser, min.: 20
DCBX - Spanndurchmesser, max.: 19,991
DCONMS - Aufnahme-Ø, masch.seitig: 20
DCP - Datenchip-Tasche: 0
DFC - Funktionsdurchmesser: 20
FHA - Drallwinkel: 50°
GRDPRIO - Normbezeichnung des Schneidstoffes Hauptanwendung: VHM
HAND - Schneidrichtung: R
ISYC - Unterklasse (z.B. 303-02-Langlochfräser): 303-02-Schaftfräser Zentrumschnitt
LF - Funktionslänge: 108
LPR - Kraglänge: 58
LS - Schaftlänge: 58
LU - Nutzlänge: 20
NOF - Anzahl Schneiden: 4
OAL - Gesamtlänge: 108
RMPX - Eintauchwinkel, max.: 2
TCDCONMS - Aufnahmedurchmesser Maschinenseitig ISO Toleranz: h5
TSYC - Code für Werkzeugtyp: VHM-SCHAFTFRAESER
WT - Masse (Gewicht): 458
ZEFF - Anzahl wirksamer Schneiden, stirnseitig: 4
ZEFP - Anzahl wirksamer Schneiden, umfangseitig: 4
TCDCONCDMS - Trennstellenkodierung: h$05
CCUMS - Trennstellenkodierung: 0
CCSMS - Trennstellenkodierung: 5
{
