Produktnummer: DFSK070-05003-20

Ihnen ist schnelle Verfügbarkeit wichtig? Dann kontaktieren Sie uns wegen eines Kontrakts.

Produktinformationen "DFSK070-05003-20"

VHM-Schaftfräser Ø5x10-SchaftØ6h5x70-FLØ4.9x20 Z3-Helix30°-WEDT

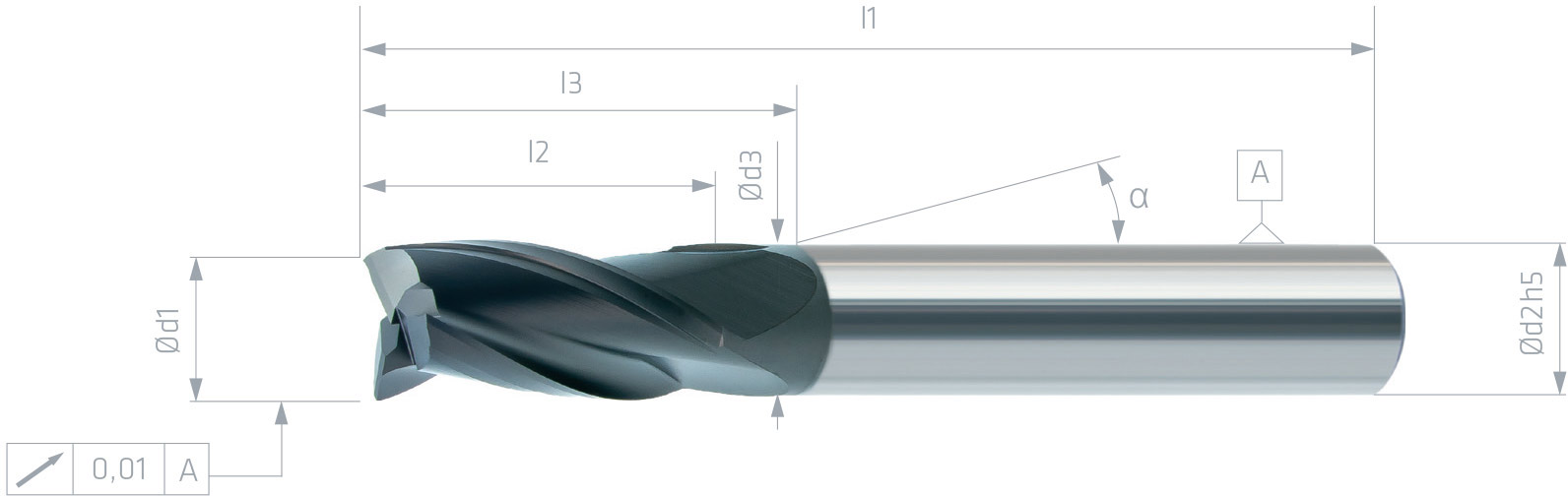

Artikelnummer Ød1 Ød2 Ød3 l1 l2 l3 R Zähnezahl
DFSK060-01003 1.000 6.000 0.00 60.0 2.00 0.00 0.000 3
DFSK060-01003-10 1.000 6.000 0.95 60.0 2.00 10.00 0.000 3
DFSK060-01003-15 1.000 6.000 0.95 60.0 2.00 15.00 0.000 3
DFSK060-01003-25 1.000 6.000 0.95 60.0 2.00 25.00 0.000 3
DFSK060-01503 1.500 6.000 0.00 60.0 3.00 0.00 0.000 3
DFSK060-01503-10 1.500 6.000 1.40 60.0 3.00 10.00 0.000 3
DFSK060-01503-15 1.500 6.000 1.40 60.0 3.00 15.00 0.000 3
DFSK060-01503-25 1.500 6.000 1.40 60.0 3.00 25.00 0.000 3
DFSK060-02003 2.000 6.000 0.00 60.0 4.00 0.00 0.000 3
DFSK060-02003-10 2.000 6.000 1.90 60.0 4.00 10.00 0.000 3
DFSK060-02003-15 2.000 6.000 1.90 60.0 4.00 15.00 0.000 3
DFSK060-02003-25 2.000 6.000 1.90 60.0 4.00 25.00 0.000 3
DFSK060-03003 3.000 6.000 0.00 60.0 6.00 0.00 0.000 3
DFSK060-03003-10 3.000 6.000 2.90 60.0 6.00 10.00 0.000 3
DFSK060-03003-15 3.000 6.000 2.90 60.0 6.00 15.00 0.000 3
DFSK060-03003-25 3.000 6.000 2.90 60.0 6.00 25.00 0.000 3
DFSK060-04003 4.000 6.000 0.00 60.0 8.00 0.00 0.000 3
DFSK060-04003-10 4.000 6.000 3.90 60.0 8.00 10.00 0.000 3
DFSK060-04003-15 4.000 6.000 3.90 60.0 8.00 15.00 0.000 3
DFSK060-04003-25 4.000 6.000 3.90 60.0 8.00 25.00 0.000 3
DFSK070-05003 5.000 6.000 0.00 70.0 10.00 0.00 0.000 3
DFSK070-05003-20 5.000 6.000 4.90 70.0 10.00 20.00 0.000 3
DFSK070-05003-30 5.000 6.000 4.90 70.0 10.00 30.00 0.000 3
DFSK070-05003-35 5.000 6.000 4.90 70.0 10.00 35.00 0.000 3
DFSK070-06003 6.000 6.000 0.00 70.0 12.00 0.00 0.000 3
DFSK070-06003-20 6.000 6.000 5.80 70.0 12.00 20.00 0.000 3
DFSK070-06003-25 6.000 6.000 5.80 70.0 12.00 25.00 0.000 3
DFSK070-06003-35 6.000 6.000 5.80 70.0 12.00 35.00 0.000 3
DFSK080-08003 8.000 8.000 0.00 80.0 16.00 0.00 0.000 3
DFSK080-08003-25 8.000 8.000 7.80 80.0 16.00 25.00 0.000 3
DFSK080-08003-35 8.000 8.000 7.80 80.0 16.00 35.00 0.000 3
DFSK080-08003-45 8.000 8.000 7.80 80.0 16.00 45.00 0.000 3
DFSK080-10003 10.000 10.000 0.00 80.0 20.00 0.00 0.000 3
DFSK080-10003-35 10.000 10.000 9.80 80.0 20.00 35.00 0.000 3
DFSK080-10003-40 10.000 10.000 9.80 80.0 20.00 40.00 0.000 3
DFSK080-10003-45 10.000 10.000 9.80 80.0 20.00 45.00 0.000 3
DFSK090-12003 12.000 12.000 0.00 90.0 24.00 0.00 0.000 3
DFSK090-12003-35 12.000 12.000 11.70 90.0 24.00 35.00 0.000 3
DFSK090-12003-40 12.000 12.000 11.70 90.0 24.00 40.00 0.000 3
DFSK090-12003-45 12.000 12.000 11.70 90.0 24.00 45.00 0.000 3

ISO N-NICHTEISENMETALL

Alle Custom Fields

Identnummer: {13203}
Verkaufsbezeichnung: VHM-Schaftfräser Ø5x10-SchaftØ6h5x70-FLØ4.9x20 Z3-Helix30°-WEDT
Foto (Dateiname): //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DFSK.jpg
Foto anzeigen: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DFSK.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DFSK_DIM.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DFSK_DIM.jpg
Wedco verfügbarer Bestand - für Multisiteübertragung: 28
Vollnutfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Vollnutfräsen.jpg
Bild Vollnutfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Vollnutfräsen.jpg
Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Bild Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Trochoidfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trochoidfräsen.jpg
Bild Trochoidfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trochoidfräsen.jpg
Trockenbearbeitungen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trockenbearbeitung.jpg
Bild Trockenbearbeitungen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trockenbearbeitung.jpg
Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Bild Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WEDT-Diamant.jpg
Bild Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WEDT-Diamant.jpg
Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Bild Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg
Bild Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg
Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/3-S.jpg
Bild Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/3-S.jpg
ISO N-Nichteisenmetall: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/N.jpg
Bild ISO N-Nichteisenmetall: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/N.jpg
N-Umfangfräsen-fz(mm): 0,055
Umfangfräsen-ap(mm): 9
Umfangfräsen-ae(mm): 1,25
N-Vollnutfräsen-fz(mm): 0,045
Vollnutfräsen-ap(mm): 1,5
Vollnutfräsen-ae(mm): 5
N-Umfangfräsen-Graphit (410µ) -Vc: 380
N-Vollnutfräsen-Graphit (410µ) -Vc: 361
APMX - Schnitttiefe, max.: 10
BMC - Werkzeugausführung: H-Voll Hartmetall
CCFMS - Trennstellenkodierung: 01
CCTMS - Trennstellenkodierung: ZYL
CNSC - Kühlschmierstoffeintritt: 0
COATN - Beschichtung: WEDT
CXSC - Kühlschmierstoffaustritt: 0
CZCMS - Trennstellenkodierung: 0060
DC - Schneidendurchmesser: 5
DCBN - Spanndurchmesser, min.: 6
DCBX - Spanndurchmesser, max.: 5,995
DCONMS - Aufnahme-Ø, masch.seitig: 6
DCP - Datenchip-Tasche: 0
DFC - Funktionsdurchmesser: 5
DN - Durchmesser des Freistichs: 4,9
FHA - Drallwinkel: 30°
GRDPRIO - Normbezeichnung des Schneidstoffes Hauptanwendung: VHM
HAND - Schneidrichtung: R
ISYC - Unterklasse (z.B. 303-02-Langlochfräser): 303-02-Schaftfräser Zentrumschnitt
LF - Funktionslänge: 70
LN - Freistellung: 20
LPR - Kraglänge: 34
LS - Schaftlänge: 47
LU - Nutzlänge: 20
NOF - Anzahl Schneiden: 3
OAL - Gesamtlänge: 70
RMPX - Eintauchwinkel, max.: 2
TCDCONMS - Aufnahmedurchmesser Maschinenseitig ISO Toleranz: h5
TSYC - Code für Werkzeugtyp: VHM-SCHAFTFRAESER
WT - Masse (Gewicht): 27
ZEFF - Anzahl wirksamer Schneiden, stirnseitig: 3
ZEFP - Anzahl wirksamer Schneiden, umfangseitig: 3
TCDCONCDMS - Trennstellenkodierung: h$05
CCUMS - Trennstellenkodierung: 0
CCSMS - Trennstellenkodierung: 5
{
