SGK050-03002

Bildergalerie überspringen

Auf Lager

Jetzt kostenlos und unverbindlich anfragen
Produktnummer: SGK050-03002

Ihnen ist schnelle Verfügbarkeit wichtig? Dann kontaktieren Sie uns wegen eines Kontrakts.

Produktinformationen "SGK050-03002"

VHM-Kugelfräser Ø3x4.5-SchaftØ4h5x50 Z2-R1.5-Helix30°-WECX

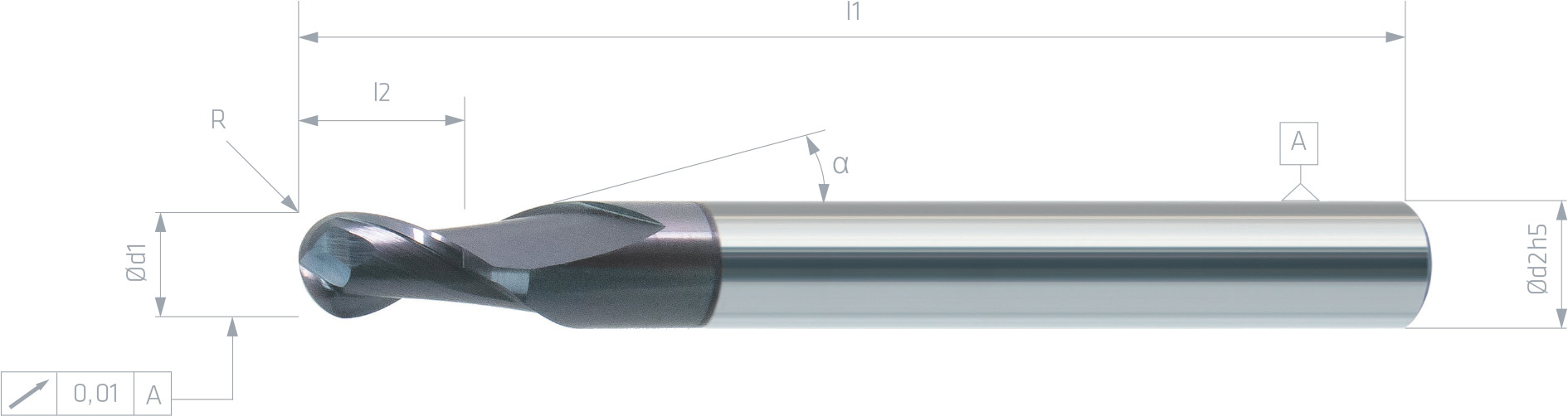

Artikelnummer Ød1 Ød2 Ød3 l1 l2 l3 R Zähnezahl
SGK050-01002 1.000 4.000 0.00 50.0 1.50 0.00 0.500 2
SGK050-01502 1.500 4.000 0.00 50.0 2.30 0.00 0.750 2
SGK050-02002 2.000 4.000 0.00 50.0 3.00 0.00 1.000 2
SGK050-02502 2.500 4.000 0.00 50.0 3.80 0.00 1.250 2
SGK050-03002 3.000 4.000 0.00 50.0 4.50 0.00 1.500 2
SGK050-03502 3.500 4.000 0.00 50.0 5.30 0.00 1.750 2
SGK060-04002 4.000 4.000 0.00 60.0 6.00 0.00 2.000 2
SGK060-05002 5.000 6.000 0.00 60.0 7.50 0.00 2.500 2
SGK070-06002 6.000 6.000 0.00 70.0 9.00 0.00 3.000 2
SGK070-08002 8.000 8.000 0.00 70.0 12.00 0.00 4.000 2
SGK070-10002 10.000 10.000 0.00 70.0 15.00 0.00 5.000 2
SGK080-12002 12.000 12.000 0.00 80.0 18.00 0.00 6.000 2
SGK090-14002 14.000 14.000 0.00 90.0 21.00 0.00 7.000 2
SGK100-16002 16.000 16.000 0.00 100.0 24.00 0.00 8.000 2
SGK100-18002 18.000 18.000 0.00 100.0 27.00 0.00 9.000 2
SGK100-20002 20.000 20.000 0.00 100.0 30.00 0.00 10.000 2
SGK057-03003 3.000 6.000 0.00 57.0 6.00 0.00 1.500 3
SGK057-04003 4.000 6.000 0.00 57.0 8.00 0.00 2.000 3
SGK057-05003 5.000 6.000 0.00 57.0 10.00 0.00 2.500 3
SGK057-06003 6.000 6.000 0.00 57.0 10.00 0.00 3.000 3
SGK063-08003 8.000 8.000 0.00 63.0 16.00 0.00 4.000 3
SGK072-10003 10.000 10.000 0.00 72.0 19.00 0.00 5.000 3
SGK083-12003 12.000 12.000 0.00 83.0 22.00 0.00 6.000 3
SGK092-16003 16.000 16.000 0.00 92.0 26.00 0.00 8.000 3
SGK092-18003 18.000 18.000 0.00 92.0 26.00 0.00 9.000 3
SGK050-01004 1.000 4.000 0.00 50.0 1.50 0.00 0.500 4
SGK050-01504 1.500 4.000 0.00 50.0 2.30 0.00 0.750 4
SGK050-02004 2.000 4.000 0.00 50.0 3.00 0.00 1.000 4
SGK050-02504 2.500 4.000 0.00 50.0 3.80 0.00 1.250 4
SGK050-03004 3.000 4.000 0.00 50.0 4.50 0.00 1.500 4
SGK050-03504 3.500 4.000 0.00 50.0 5.30 0.00 1.750 4
SGK060-04004 4.000 6.000 0.00 60.0 6.00 0.00 2.000 4
SGK060-05004 5.000 6.000 0.00 60.0 7.50 0.00 2.500 4
SGK070-06004 6.000 6.000 0.00 70.0 9.00 0.00 3.000 4
SGK070-08004 8.000 8.000 0.00 70.0 12.00 0.00 4.000 4
SGK070-10004 10.000 10.000 0.00 70.0 15.00 0.00 5.000 4
SGK080-12004 12.000 12.000 0.00 80.0 18.00 0.00 6.000 4
SGK080-14004 14.000 14.000 0.00 80.0 21.00 0.00 7.000
SGK100-16004 16.000 16.000 0.00 100.0 24.00 0.00 8.000 4
SGK100-18004 18.000 18.000 0.00 100.0 27.00 0.00 9.000 4
SGK100-20004 20.000 20.000 0.00 100.0 30.00 0.00 10.000 4

ISO P-STAHL

ISO K-GUSS

Alle Custom Fields

Identnummer: {12869}
Verkaufsbezeichnung: VHM-Kugelfräser Ø3x4.5-SchaftØ4h5x50 Z2-R1.5-Helix30°-WECX
Foto (Dateiname): //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGK.jpg
Foto anzeigen: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGK.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGK_DIM.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGK_DIM.jpg
Wedco verfügbarer Bestand - für Multisiteübertragung: 12
Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Bild Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Kopierfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Kopierfräsen.jpg
Bild Kopierfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Kopierfräsen.jpg
Gravieren: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Gravieren.jpg
Bild Gravieren: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Gravieren.jpg
Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Bild Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WECX.jpg
Bild Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WECX.jpg
Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Bild Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg
Bild Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg
Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/2-S.jpg
Bild Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/2-S.jpg
Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/52HRC.jpg
Bild Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/52HRC.jpg
ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
Bild ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M0,5.jpg
Bild ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M0,5.jpg
ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
Bild ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
ISO S-Superlegierung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/S0,5.jpg
Bild ISO S-Superlegierung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/S0,5.jpg
P-Kopierfräsen-fz(mm): 0,065
K-Kopierfräsen-fz(mm): 0,065
Kopierfräsen-ap(mm): 0,45
Kopierfräsen-ae(mm): 0,09
vc(Korrektur)*: 0,943
P-Kopierfräsen-<750/mm² (20 HRC) -Vc: 180
P-Kopierfräsen-<1000N/mm² (32 HRC) -Vc: 140
P-Kopierfräsen-<1400N/mm² (44 HRC) -Vc: 120
K-Kopierfräsen-Gusseisen -Vc: 130
APMX - Schnitttiefe, max.: 4,5
BMC - Werkzeugausführung: H-Voll Hartmetall
CCFMS - Trennstellenkodierung: 01
CCTMS - Trennstellenkodierung: ZYL
CNSC - Kühlschmierstoffeintritt: 0
COATN - Beschichtung: WECX
CXSC - Kühlschmierstoffaustritt: 0
CZCMS - Trennstellenkodierung: 0040
DC - Schneidendurchmesser: 3
DCBN - Spanndurchmesser, min.: 4
DCBX - Spanndurchmesser, max.: 3,995
DCONMS - Aufnahme-Ø, masch.seitig: 4
DCP - Datenchip-Tasche: 0
DFC - Funktionsdurchmesser: 3
FHA - Drallwinkel: 30°
GRDPRIO - Normbezeichnung des Schneidstoffes Hauptanwendung: VHM
HAND - Schneidrichtung: R
ISYC - Unterklasse (z.B. 303-02-Langlochfräser): 303-06-Kugelfräser
LF - Funktionslänge: 50
LPR - Kraglänge: 22
LS - Schaftlänge: 42
LU - Nutzlänge: 4
NOF - Anzahl Schneiden: 2
OAL - Gesamtlänge: 50
PRFRAD - Profilradius: 1,5
RMPX - Eintauchwinkel, max.: 2
TCDCONMS - Aufnahmedurchmesser Maschinenseitig ISO Toleranz: h5
TSYC - Code für Werkzeugtyp: VHM-KUGELFRAESER
WT - Masse (Gewicht): 9
ZEFF - Anzahl wirksamer Schneiden, stirnseitig: 2
ZEFP - Anzahl wirksamer Schneiden, umfangseitig: 2
TCDCONCDMS - Trennstellenkodierung: h$05
CCUMS - Trennstellenkodierung: 0
CCSMS - Trennstellenkodierung: 5
{
    "mait_product_erpId": "(3259,2,0)",
    "shop_kart_nummer": "{12869}",
    "shop_kart_vbez": "VHM-Kugelfr\u00e4ser \u00d83x4.5-Schaft\u00d84h5x50 Z2-R1.5-Helix30\u00b0-WECX ",
    "shop_kart_foto": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/WEDCO_Foto\/SGK.jpg",
    "shop_kart_fotoz": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/WEDCO_Foto\/SGK.jpg",
    "shop_kart_catpics": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/WEDCO_Foto\/SGK_DIM.jpg",
    "shop_kart_catpicsz": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/WEDCO_Foto\/SGK_DIM.jpg",
    "shop_kart_ybestandwedco": "     12    ",
    "shop_kart_yumfangfraesen": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/Umfangfr\u00e4sen.jpg",
    "shop_kart_yumfangfraesenbild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/Umfangfr\u00e4sen.jpg",
    "shop_kart_ykopierfraesen": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/Kopierfr\u00e4sen.jpg",
    "shop_kart_ykopierfraesenbild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/Kopierfr\u00e4sen.jpg",
    "shop_kart_ygravieren": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/Gravieren.jpg",
    "shop_kart_ygravierenbild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/Gravieren.jpg",
    "shop_kart_yemulsion": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/Emulsion.jpg",
    "shop_kart_yemulsionbild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/Emulsion.jpg",
    "shop_kart_ybeschichtung": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/WECX.jpg",
    "shop_kart_ybeschichtungbild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/WECX.jpg",
    "shop_kart_yschaftausfuehrung": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/Schaftausf\u00fchrung-HA.jpg",
    "shop_kart_yschaftausfuehrungbild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/Schaftausf\u00fchrung-HA.jpg",
    "shop_kart_yhelix": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/30-Drall.jpg",
    "shop_kart_yhelixbild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/30-Drall.jpg",
    "shop_kart_yzaehnezahl": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/2-S.jpg",
    "shop_kart_yzaehnezahlbild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/2-S.jpg",
    "shop_kart_yhaerte": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/52HRC.jpg",
    "shop_kart_yhaertebild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/52HRC.jpg",
    "shop_kart_yisop": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/P.jpg",
    "shop_kart_yisopbild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/P.jpg",
    "shop_kart_yisom": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/M0,5.jpg",
    "shop_kart_yisombild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/M0,5.jpg",
    "shop_kart_yisok": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/K.jpg",
    "shop_kart_yisokbild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/K.jpg",
    "shop_kart_yisos": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/S0,5.jpg",
    "shop_kart_yisosbild": "\/\/LINWEDCO\/Produktdaten\/JPG\/WEDCO\/Wedco_Icons\/S0,5.jpg",
    "shop_ende": "1",
    "shop_kart_bilder_bearbeitung": "50a94c143ba845feb68bb06fc1970ee6,bb0ff3f490cf4e72a8faa083718fab0f,817f7922ce9c43ff927457cdcce22a00,a5283d8807c543c7b33807bc06a2df85,",
    "shop_kart_bilder_materialgruppen": "2d90e1e4e1894676a8b150e7b00cd7ba,76c2495e41d04001a258bd09c89149c1,fe977940b69a418f895e40ce5c7952c0,2d449293da8f42b7a2be0f4d4a84d140,1acbe85706794cb0af748e1c8384c6a7,",
    "shop_kart_bilder_beschichtung": "6a3dcd8c7b2142f896b8fb5b4995396e,",
    "shop_kart_bilder_materialeigenschaften": "903be0bfb81c44b68e22234d91d044b5,564e1591e3504c7499aeb55ed1e2cad6,bb4830caeb5e4f138bbcaef4623192c5,",
    "shop_kart_ypikto1nummer": "12869PI",
    "shop_kart_ypikto1name": "SGK050-03002",
    "shop_kart_ysdwedco_nummer": "12869SD",
    "shop_kart_ysdwedco_name": "SGK050-03002",
    "shop_kart_ypkofrfz": "0,065",
    "shop_kart_ykkofrfz": "0,065",
    "shop_kart_ykofrap": "0,45",
    "shop_kart_ykofrae": "0,09",
    "shop_kart_yvckor": "0,943",
    "shop_kart_ypkofr750vc": "180",
    "shop_kart_ypkofr1000vc": "140",
    "shop_kart_ypkofr1400vc": "120",
    "shop_kart_ykkofrguvc": "130",
    "shop_kart_yiso13399_nummer": "12869ISO",
    "shop_kart_yiso13399_name": "SGK050-03002",
    "shop_kart_yapmx": "4,5",
    "shop_kart_ybmc": "H-Voll Hartmetall",
    "shop_kart_yccfms": "01",
    "shop_kart_ycctms": "ZYL",
    "shop_kart_ycnsc": "0",
    "shop_kart_ycoatn": "WECX",
    "shop_kart_ycxsc": "0",
    "shop_kart_yczcms": "0040",
    "shop_kart_ydc": "3",
    "shop_kart_ydcbn": "4",
    "shop_kart_ydcbx": "3,995",
    "shop_kart_ydconms": "4",
    "shop_kart_ydcp": "0",
    "shop_kart_ydfc": "3",
    "shop_kart_yfha": "30\u00b0",
    "shop_kart_ygrdprio": "VHM",
    "shop_kart_yhand": "R",
    "shop_kart_yisyc": "303-06-Kugelfr\u00e4ser",
    "shop_kart_ylf": "50",
    "shop_kart_ylpr": "22",
    "shop_kart_yls": "42",
    "shop_kart_ylu": "4",
    "shop_kart_ynof": "2",
    "shop_kart_yoal": "50",
    "shop_kart_yprfrad": "1,5",
    "shop_kart_yrmpx": "2",
    "shop_kart_ytcdconms": "h5",
    "shop_kart_ytsyc": "VHM-KUGELFRAESER",
    "shop_kart_ywt": "9",
    "shop_kart_yzeff": "2",
    "shop_kart_yzefp": "2",
    "shop_kart_ytcdconcdms": "h$05",
    "shop_kart_yccums": "0",
    "shop_kart_yccsms": "5"
}
