Produktnummer: SGK100-20004

Ihnen ist schnelle Verfügbarkeit wichtig? Dann kontaktieren Sie uns wegen eines Kontrakts.

Produktinformationen "SGK100-20004"

VHM-Kugelfräser Ø20x30-SchaftØ20h5x100 Z4-R10-Helix30°-WECX

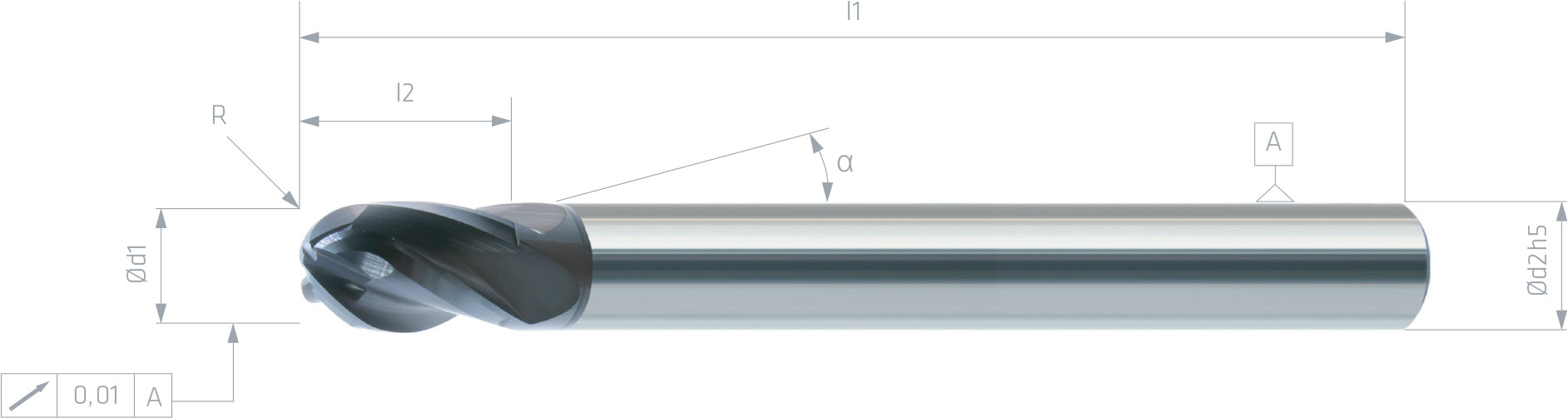

Artikelnummer Ød1 Ød2 Ød3 l1 l2 l3 R Zähnezahl
SGK050-01002 1.000 4.000 0.00 50.0 1.50 0.00 0.500 2
SGK050-01502 1.500 4.000 0.00 50.0 2.30 0.00 0.750 2
SGK050-02002 2.000 4.000 0.00 50.0 3.00 0.00 1.000 2
SGK050-02502 2.500 4.000 0.00 50.0 3.80 0.00 1.250 2
SGK050-03002 3.000 4.000 0.00 50.0 4.50 0.00 1.500 2
SGK050-03502 3.500 4.000 0.00 50.0 5.30 0.00 1.750 2
SGK060-04002 4.000 4.000 0.00 60.0 6.00 0.00 2.000 2
SGK060-05002 5.000 6.000 0.00 60.0 7.50 0.00 2.500 2
SGK070-06002 6.000 6.000 0.00 70.0 9.00 0.00 3.000 2
SGK070-08002 8.000 8.000 0.00 70.0 12.00 0.00 4.000 2
SGK070-10002 10.000 10.000 0.00 70.0 15.00 0.00 5.000 2
SGK080-12002 12.000 12.000 0.00 80.0 18.00 0.00 6.000 2
SGK090-14002 14.000 14.000 0.00 90.0 21.00 0.00 7.000 2
SGK100-16002 16.000 16.000 0.00 100.0 24.00 0.00 8.000 2
SGK100-18002 18.000 18.000 0.00 100.0 27.00 0.00 9.000 2
SGK100-20002 20.000 20.000 0.00 100.0 30.00 0.00 10.000 2
SGK057-03003 3.000 6.000 0.00 57.0 6.00 0.00 1.500 3
SGK057-04003 4.000 6.000 0.00 57.0 8.00 0.00 2.000 3
SGK057-05003 5.000 6.000 0.00 57.0 10.00 0.00 2.500 3
SGK057-06003 6.000 6.000 0.00 57.0 10.00 0.00 3.000 3
SGK063-08003 8.000 8.000 0.00 63.0 16.00 0.00 4.000 3
SGK072-10003 10.000 10.000 0.00 72.0 19.00 0.00 5.000 3
SGK083-12003 12.000 12.000 0.00 83.0 22.00 0.00 6.000 3
SGK092-16003 16.000 16.000 0.00 92.0 26.00 0.00 8.000 3
SGK092-18003 18.000 18.000 0.00 92.0 26.00 0.00 9.000 3
SGK050-01004 1.000 4.000 0.00 50.0 1.50 0.00 0.500 4
SGK050-01504 1.500 4.000 0.00 50.0 2.30 0.00 0.750 4
SGK050-02004 2.000 4.000 0.00 50.0 3.00 0.00 1.000 4
SGK050-02504 2.500 4.000 0.00 50.0 3.80 0.00 1.250 4
SGK050-03004 3.000 4.000 0.00 50.0 4.50 0.00 1.500 4
SGK050-03504 3.500 4.000 0.00 50.0 5.30 0.00 1.750 4
SGK060-04004 4.000 6.000 0.00 60.0 6.00 0.00 2.000 4
SGK060-05004 5.000 6.000 0.00 60.0 7.50 0.00 2.500 4
SGK070-06004 6.000 6.000 0.00 70.0 9.00 0.00 3.000 4
SGK070-08004 8.000 8.000 0.00 70.0 12.00 0.00 4.000 4
SGK070-10004 10.000 10.000 0.00 70.0 15.00 0.00 5.000 4
SGK080-12004 12.000 12.000 0.00 80.0 18.00 0.00 6.000 4
SGK080-14004 14.000 14.000 0.00 80.0 21.00 0.00 7.000
SGK100-16004 16.000 16.000 0.00 100.0 24.00 0.00 8.000 4
SGK100-18004 18.000 18.000 0.00 100.0 27.00 0.00 9.000 4
SGK100-20004 20.000 20.000 0.00 100.0 30.00 0.00 10.000 4

ISO P-STAHL

ISO K-GUSS

Alle Custom Fields

Identnummer: {12925}
Verkaufsbezeichnung: VHM-Kugelfräser Ø20x30-SchaftØ20h5x100 Z4-R10-Helix30°-WECX
Foto (Dateiname): //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGK-Z4.jpg
Foto anzeigen: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGK-Z4.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGK-Z4_DIM.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/SGK-Z4_DIM.jpg
Wedco verfügbarer Bestand - für Multisiteübertragung: 15
Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Bild Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Kopierfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Kopierfräsen.jpg
Bild Kopierfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Kopierfräsen.jpg
Gravieren: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Gravieren.jpg
Bild Gravieren: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Gravieren.jpg
Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Bild Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WECX.jpg
Bild Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WECX.jpg
Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Bild Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg
Bild Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg
Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/4-S.jpg
Bild Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/4-S.jpg
Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/52HRC.jpg
Bild Härte: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/52HRC.jpg
ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
Bild ISO P-Stahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/P.jpg
ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M0,5.jpg
Bild ISO M-Rostfrei: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/M0,5.jpg
ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
Bild ISO K-Guss: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/K.jpg
ISO S-Superlegierung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/S0,5.jpg
Bild ISO S-Superlegierung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/S0,5.jpg
P-Kopierfräsen-fz(mm): 0,08
K-Kopierfräsen-fz(mm): 0,08
Kopierfräsen-ap(mm): 3
Kopierfräsen-ae(mm): 0,6
P-Kopierfräsen-<750/mm² (20 HRC) -Vc: 260
P-Kopierfräsen-<1000N/mm² (32 HRC) -Vc: 230
P-Kopierfräsen-<1400N/mm² (44 HRC) -Vc: 135
K-Kopierfräsen-Gusseisen -Vc: 207
APMX - Schnitttiefe, max.: 30
BMC - Werkzeugausführung: H-Voll Hartmetall
CCFMS - Trennstellenkodierung: 01
CCTMS - Trennstellenkodierung: ZYL
CNSC - Kühlschmierstoffeintritt: 0
COATN - Beschichtung: WECX
CXSC - Kühlschmierstoffaustritt: 0
CZCMS - Trennstellenkodierung: 0200
DC - Schneidendurchmesser: 20
DCBN - Spanndurchmesser, min.: 20
DCBX - Spanndurchmesser, max.: 19,991
DCONMS - Aufnahme-Ø, masch.seitig: 20
DCP - Datenchip-Tasche: 0
DFC - Funktionsdurchmesser: 20
FHA - Drallwinkel: 30°
GRDPRIO - Normbezeichnung des Schneidstoffes Hauptanwendung: VHM
HAND - Schneidrichtung: R
ISYC - Unterklasse (z.B. 303-02-Langlochfräser): 303-06-Kugelfräser
LF - Funktionslänge: 100
LPR - Kraglänge: 50
LS - Schaftlänge: 50
LU - Nutzlänge: 20
NOF - Anzahl Schneiden: 4
OAL - Gesamtlänge: 100
PRFRAD - Profilradius: 10
RMPX - Eintauchwinkel, max.: 2
TCDCONMS - Aufnahmedurchmesser Maschinenseitig ISO Toleranz: h5
TSYC - Code für Werkzeugtyp: VHM-KUGELFRAESER
WT - Masse (Gewicht): 424
ZEFF - Anzahl wirksamer Schneiden, stirnseitig: 4
ZEFP - Anzahl wirksamer Schneiden, umfangseitig: 4
TCDCONCDMS - Trennstellenkodierung: h$05
CCUMS - Trennstellenkodierung: 0
CCSMS - Trennstellenkodierung: 5
{
