DSGFL040-00525-035

Bildergalerie überspringen

Auf Lager

Jetzt kostenlos und unverbindlich anfragen
Produktnummer: DSGFL040-00525-035

Ihnen ist schnelle Verfügbarkeit wichtig? Dann kontaktieren Sie uns wegen eines Kontrakts.

Produktinformationen "DSGFL040-00525-035"

VHM-Kugelfräser Ø0.5x0.7-SchaftØ4h5x40-FLØ0.45x3.5 Z2-R0.25-Helix30°-WEDT

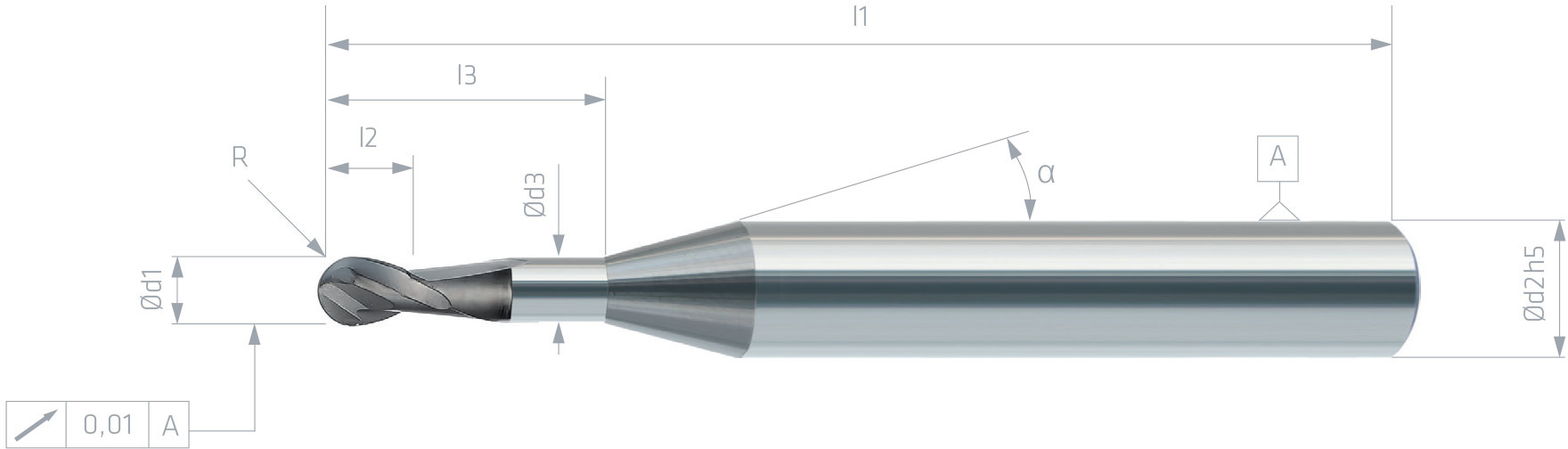

Artikelnummer Ød1 Ød2 Ød3 l1 l2 l3 R Zähnezahl
DSGFL040-00210-006 0.200 4.000 0.18 40.0 0.30 0.60 0.100 2
DSGFL040-00210-015 0.200 4.000 0.18 40.0 0.30 1.50 0.100 2
DSGFL040-00315-015 0.300 4.000 0.27 40.0 0.50 1.50 0.150 2
DSGFL040-00315-030 0.300 4.000 0.27 40.0 0.50 3.00 0.150 2
DSGFL040-00315-045 0.300 4.000 0.27 40.0 0.50 4.50 0.150 2
DSGFL040-00315-060 0.300 4.000 0.27 40.0 0.50 6.00 0.150 2
DSGFL040-00420-020 0.400 4.000 0.36 40.0 0.60 2.00 0.200 2
DSGFL040-00420-040 0.400 4.000 0.36 40.0 0.60 4.00 0.200 2
DSGFL040-00420-060 0.400 4.000 0.36 40.0 0.60 6.00 0.200 2
DSGFL040-00420-080 0.400 4.000 0.36 40.0 0.60 8.00 0.200 2
DSGFL040-00525-025 0.500 4.000 0.45 40.0 0.70 2.50 0.250 2
DSGFL040-00525-035 0.500 4.000 0.45 40.0 0.70 3.50 0.250 2
DSGFL060-00525-050 0.500 4.000 0.45 60.0 0.70 5.00 0.250 2
DSGFL060-00525-075 0.500 4.000 0.45 60.0 0.70 7.50 0.250 2
DSGFL060-00525-100 0.500 4.000 0.45 60.0 0.70 10.00 0.250 2
DSGFL060-00630-030 0.600 4.000 0.55 60.0 1.00 3.00 0.300 2
DSGFL060-00630-060 0.600 4.000 0.55 60.0 1.00 6.00 0.300 2
DSGFL060-00630-090 0.600 4.000 0.55 60.0 1.00 9.00 0.300 2
DSGFL060-00630-110 0.600 4.000 0.55 60.0 1.00 11.00 0.300 2
DSGFL060-00840-040 0.800 4.000 0.75 60.0 1.20 4.00 0.400 2
DSGFL060-00840-080 0.800 4.000 0.75 60.0 1.20 8.00 0.400 2
DSGFL060-00840-120 0.800 4.000 0.75 60.0 1.20 12.00 0.400 2
DSGFL060-00840-160 0.800 4.000 0.75 60.0 1.20 16.00 0.400 2
DSGFL060-01050-050 1.000 4.000 0.95 60.0 1.60 5.00 0.500 2
DSGFL060-01050-100 1.000 4.000 0.95 60.0 1.60 10.00 0.500 2
DSGFL060-01050-150 1.000 4.000 0.95 60.0 1.60 15.00 0.500 2
DSGFL060-01050-200 1.000 4.000 0.95 60.0 1.60 20.00 0.500 2
DSGFL060-01260-050 1.200 4.000 1.15 60.0 1.60 5.00 0.600 2
DSGFL060-01260-100 1.200 4.000 1.15 60.0 1.60 10.00 0.600 2
DSGFL060-01260-150 1.200 4.000 1.15 60.0 1.60 15.00 0.600 2
DSGFL060-01575-050 1.500 4.000 1.45 60.0 2.40 5.00 0.750 2
DSGFL060-01575-100 1.500 4.000 1.45 60.0 2.40 10.00 0.750 2
DSGFL060-01575-150 1.500 4.000 1.45 60.0 2.40 15.00 0.750 2
DSGFL060-01575-200 1.500 4.000 1.45 60.0 2.40 20.00 0.750 2
DSGFL060-02010-060 2.000 4.000 1.92 60.0 3.00 6.00 1.000 2
DSGFL060-02010-120 2.000 4.000 1.92 60.0 3.00 12.00 1.000 2
DSGFL060-02010-180 2.000 4.000 1.92 60.0 3.00 18.00 1.000 2
DSGFL060-02010-200 2.000 4.000 1.92 60.0 3.00 20.00 1.000 2
DSGFL060-02010-240 2.000 4.000 1.92 60.0 3.00 24.00 1.000 2
DSGFL060-02010-300 2.000 4.000 1.92 60.0 3.00 30.00 1.000 2
DSGFL060-03015-080 3.000 6.000 2.90 60.0 3.50 8.00 1.500 2
DSGFL060-03015-120 3.000 6.000 2.90 60.0 3.50 12.00 1.500 2
DSGFL060-03015-180 3.000 6.000 2.90 60.0 3.50 18.00 1.500 2
DSGFL060-03015-300 3.000 6.000 2.90 60.0 3.50 30.00 1.500 2
DSGFL100-03015-450 3.000 6.000 2.90 100.0 3.50 45.00 1.500 2
DSGFL060-04020-100 4.000 6.000 3.90 60.0 4.00 10.00 2.000 2
DSGFL060-04020-120 4.000 6.000 3.90 60.0 4.00 12.00 2.000 2
DSGFL060-04020-240 4.000 6.000 3.90 60.0 4.00 24.00 2.000 2
DSGFL100-04020-400 4.000 6.000 3.90 100.0 4.00 40.00 2.000 2
DSGFL060-05025-150 5.000 6.000 4.90 60.0 5.00 15.00 2.500 2
DSGFL060-05025-300 5.000 6.000 4.90 60.0 5.00 30.00 2.500 2
DSGFL100-05025-400 5.000 6.000 4.90 100.0 5.00 40.00 2.500 2
DSGFL100-05025-500 5.000 6.000 4.90 100.0 5.00 50.00 2.500 2
DSGFL060-06030-180 6.000 6.000 5.90 60.0 6.00 18.00 3.000 2
DSGFL060-06030-200 6.000 6.000 5.90 60.0 6.00 20.00 3.000 2
DSGFL060-06030-300 6.000 6.000 5.90 60.0 6.00 30.00 3.000 2
DSGFL100-06030-600 6.000 6.000 5.90 100.0 6.00 60.00 3.000 2
DSGFL06001260-200 1.200 4.000 1.15 60.0 1.60 20.00 0.600 2

ISO N-NICHTEISENMETALL

Alle Custom Fields

Identnummer: {13858}
Verkaufsbezeichnung: VHM-Kugelfräser Ø0.5x0.7-SchaftØ4h5x40-FLØ0.45x3.5 Z2-R0.25-Helix30°-WEDT
Foto (Dateiname): //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DSGFL.jpg
Foto anzeigen: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DSGFL.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DSGFL_DIM.jpg
Kleines Katalogfoto: //LINWEDCO/Produktdaten/JPG/WEDCO/WEDCO_Foto/DSGFL_DIM.jpg
Wedco verfügbarer Bestand - für Multisiteübertragung: 32
Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Bild Umfangfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Umfangfräsen.jpg
Kopierfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Kopierfräsen.jpg
Bild Kopierfräsen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Kopierfräsen.jpg
Gravieren: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Gravieren.jpg
Bild Gravieren: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Gravieren.jpg
Trockenbearbeitungen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trockenbearbeitung.jpg
Bild Trockenbearbeitungen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Trockenbearbeitung.jpg
Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Bild Emulsion empfohlen: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Emulsion.jpg
Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WEDT-Diamant.jpg
Bild Beschichtung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/WEDT-Diamant.jpg
Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Bild Schaftausführung: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/Schaftausführung-HA.jpg
Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg
Bild Helix: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/30-Drall.jpg
Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/2-S.jpg
Bild Zähnezahl: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/2-S.jpg
ISO N-Nichteisenmetall: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/N.jpg
Bild ISO N-Nichteisenmetall: //LINWEDCO/Produktdaten/JPG/WEDCO/Wedco_Icons/N.jpg
N-Kopierfräsen-fz(mm): 0,0054
Kopierfräsen-ap(mm): 0,025
Kopierfräsen-ae(mm): 0,015
N-Kopierfräsen-Graphit (410µ) -Vc: 45
APMX - Schnitttiefe, max.: 0,7
BMC - Werkzeugausführung: H-Voll Hartmetall
CCFMS - Trennstellenkodierung: 01
CCTMS - Trennstellenkodierung: ZYL
CNSC - Kühlschmierstoffeintritt: 0
COATN - Beschichtung: WEDT
CXSC - Kühlschmierstoffaustritt: 0
CZCMS - Trennstellenkodierung: 0040
DC - Schneidendurchmesser: 0,5
DCBN - Spanndurchmesser, min.: 4
DCBX - Spanndurchmesser, max.: 3,995
DCONMS - Aufnahme-Ø, masch.seitig: 4
DCP - Datenchip-Tasche: 0
DFC - Funktionsdurchmesser: 0,5
DN - Durchmesser des Freistichs: 0,45
FHA - Drallwinkel: 30°
GRDPRIO - Normbezeichnung des Schneidstoffes Hauptanwendung: VHM
HAND - Schneidrichtung: R
ISYC - Unterklasse (z.B. 303-02-Langlochfräser): 303-06-Kugelfräser
LF - Funktionslänge: 40
LN - Freistellung: 3,5
LPR - Kraglänge: 12
LS - Schaftlänge: 29
LU - Nutzlänge: 3,5
NOF - Anzahl Schneiden: 2
OAL - Gesamtlänge: 40
PRFRAD - Profilradius: 0,25
RMPX - Eintauchwinkel, max.: 2
TCDCONMS - Aufnahmedurchmesser Maschinenseitig ISO Toleranz: h5
TSYC - Code für Werkzeugtyp: VHM-KUGELFRAESER
WT - Masse (Gewicht): 7
ZEFF - Anzahl wirksamer Schneiden, stirnseitig: 2
ZEFP - Anzahl wirksamer Schneiden, umfangseitig: 2
TCDCONCDMS - Trennstellenkodierung: h$05
CCUMS - Trennstellenkodierung: 0
CCSMS - Trennstellenkodierung: 5
{
